Como funciona um recuperador ligado a radiadores

Princípios técnicos, componentes e o que influencia o desempenho

Quando alguém pensa num recuperador de calor, imagina normalmente aquecer “a sala onde ele está”. Mas em muitos casos faz sentido ir mais longe: usar o recuperador como fonte de aquecimento central, ligando-o a radiadores (ou outros emissores de calor) noutras divisões.

Este tipo de sistema é muito procurado porque permite:

• Aquecer mais do que uma divisão
• Aproveitar melhor a energia da lenha
• Distribuir calor de forma mais homogénea pela casa
• Reduzir a dependência de outras fontes de aquecimento

Mas também é um sistema com lógica própria, com componentes específicos e limitações reais. Quando algo é mal dimensionado, o resultado costuma ser um destes:

• Não aquece como esperado
• Consome lenha em excesso
• Oscila muito de temperatura
• Faz “ciclos” e perde eficiência

Neste guia, explicamos como funciona, o papel de cada componente e o que mais influencia o desempenho — de forma técnica, mas acessível.

O que significa “recuperador ligado a radiadores”?

Em vez de libertar o calor apenas para o ar da sala, um recuperador (com permutador de água) pode aquecer água e enviá-la para um circuito hidráulico, onde essa água quente alimenta:

• Radiadores
• Ventiloconvectores (fan-coils)
• Piso radiante (em casos específicos e bem planeados)
• Depósitos / acumuladores (consoante o sistema)

Na prática, o recuperador passa a funcionar como “gerador de calor” do sistema, semelhante ao papel de uma caldeira — com as diferenças naturais da combustão a lenha.

Visão simples do circuito (o ciclo do calor)

O sistema, de forma conceptual, funciona assim:

• A lenha queima e gera calor
• Esse calor aquece água num permutador interno do recuperador
• A água quente circula pelo sistema (normalmente com apoio de bomba)
• Nos radiadores, a água transfere calor para a casa
• A água arrefecida regressa ao recuperador para ser aquecida novamente

Parece simples — e é — mas o desempenho depende de como o sistema gere:

• Caudais (quantidade de água a circular)
• Temperaturas de ida e retorno
• Segurança térmica
• Inércia (capacidade de “armazenar” calor e estabilizar)
• Condições da casa (isolamento, necessidades térmicas reais)

Componentes principais e o papel de cada um

Abaixo estão os elementos mais típicos num sistema destes (podem variar conforme o projeto).

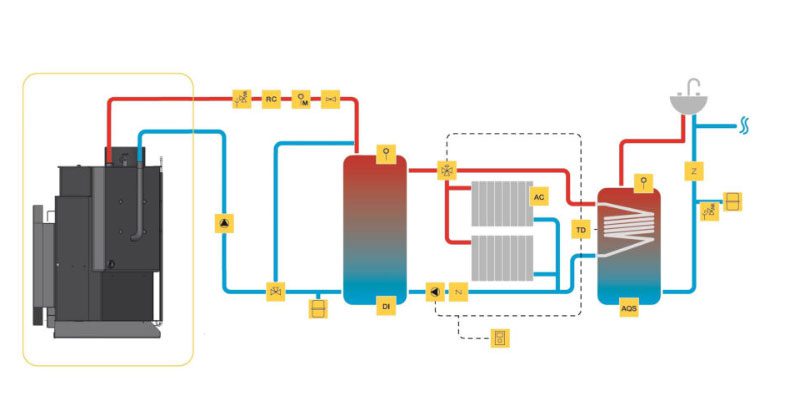

A Solzaima apresenta um esquema típico de instalação, no caso incluindo também um termoacumulador com permutador (serpentina):

1) Recuperador com permutador de água (hidro)

É a fonte de energia. Aqui interessa perceber que:

• A combustão a lenha tem picos e variações naturais
• O controlo não é tão “fino” como num sistema totalmente automático
• A potência útil para água e para ar depende do modelo

Num sistema hidráulico, é essencial que o equipamento esteja adequado ao tipo de utilização (principal vs complementar) e às necessidades do edifício.

2) Bomba de circulação

É o “motor” que faz a água circular.

Sem circulação adequada:

• O calor fica “preso” no equipamento
• A água pode aquecer demasiado
• O sistema perde eficiência

A bomba permite que o calor vá para onde faz falta, no momento certo.

3) Radiadores (ou emissores)

Os radiadores são onde o calor “sai” para a casa.

O desempenho depende muito de:

• Potência total instalada nos radiadores
• Temperatura de ida (água que vai)
• Temperatura de retorno (água que volta)
• Distribuição e equilíbrio do circuito

Quando os radiadores são insuficientes (ou mal dimensionados), o recuperador tende a trabalhar “preso”, com temperaturas elevadas e menor eficiência global.

4) Vaso de expansão

A água, quando aquece, expande. O vaso de expansão existe para:

• Absorver variações de volume
• Estabilizar a pressão
• Evitar situações perigosas

É um componente de segurança e estabilidade, essencial em circuitos fechados.

5) Grupo de segurança / válvula de segurança

Serve para proteger o sistema caso haja:

• Sobreaquecimento
• Sobrepressão
• Funcionamento anormal

Em aquecimento a lenha, segurança não é “opcional”. É uma parte do sistema.

6) Válvula anticondensação (muito relevante)

É um dos conceitos mais importantes em sistemas a lenha: proteger o recuperador de retornos frios.

Quando a água de retorno chega demasiado fria ao recuperador:

• Pode haver condensações internas
• Pode aumentar a sujidade e alcatrão
• Pode reduzir rendimento
• Pode afetar durabilidade e estabilidade

A válvula anticondensação ajuda a manter o retorno a uma temperatura mais adequada, melhorando o funcionamento.

7) Depósito de inércia (quando faz sentido)

O depósito de inércia funciona como um “amortecedor térmico”.

Ajuda a:

• Reduzir oscilações de temperatura
• Armazenar calor temporariamente
• Melhorar estabilidade do sistema
• Tornar o funcionamento mais suave e eficiente

Não é obrigatório em todos os casos, mas em muitos projetos melhora bastante a experiência real do utilizador.

8) Termoacumulador com permutador para AQS

Em sistemas onde o cliente pretende também produzir águas quentes sanitárias (AQS), pode ser integrado um termoacumulador com um permutador ligado ao circuito do recuperador. Neste caso, parte do calor gerado pode ser comutado para o depósito de AQS, permitindo aquecer água para utilização doméstica, como duches e torneiras, de forma complementar ao aquecimento ambiente.

Esta solução permite aproveitar melhor a energia disponível durante o funcionamento do recuperador, sobretudo nos períodos em que o sistema está mais ativo.

O que influencia mais o desempenho (na prática)

Mesmo com bons componentes, o resultado final pode variar imenso. Os fatores que mais determinam o sucesso são estes:

Potência e necessidades reais da casa

Se a casa precisa de X e o sistema entrega Y, vais ter:

• Frio (subdimensionamento)
ou
• Temperaturas instáveis e desperdício (sobredimensionamento)

Isolamento e perdas térmicas

Uma casa com grandes perdas (paredes frias, infiltrações, janelas antigas) “come” calor muito depressa.

O mesmo recuperador pode parecer:

• Excelente numa casa bem isolada
• Fraco numa casa com perdas elevadas

Estabilidade da combustão e utilização real

A lenha é um combustível “vivo”. O desempenho muda muito com:

• Qualidade e secura da lenha
• Forma de carregamento
• Frequência de abastecimento
• Gestão das entradas de ar

Tiragem e qualidade da chaminé

Uma chaminé com tiragem instável pode causar:

• Combustão irregular
• Menor rendimento
• Mais fumo e sujidade
• Dificuldade em manter o sistema consistente

Limitações reais deste tipo de sistema

É importante ser transparente: ligar um recuperador a radiadores pode ser excelente, mas há limites naturais.

• O controlo não é tão automático como num sistema a pellets ou bomba de calor
• O calor vem em ciclos (depende da carga de lenha e da combustão)
• O conforto ideal exige planeamento, dimensionamento e segurança corretos
• Em casas grandes, pode ser necessário apoio complementar (consoante uso e hábitos)

Quando isto é assumido desde o início, a satisfação é muito maior.

Nota importante

A informação apresentada tem caráter informativo e ajuda a compreender princípios de funcionamento e fatores que influenciam o desempenho dos sistemas de aquecimento.
A instalação deve ser sempre realizada por profissionais qualificados. A Smartfire não presta serviços de instalação, mas dispõe de parceiros em algumas regiões.
